800 V vahelduvvoolu kombainikarp 4 sisse 1 väljund: lihtsustage päikeseenergia paigaldust

Kuna päikeseenergiafarmid ulatuvad mitme megavatise võimsuseni, muutub vajadus tõhusa vahelduvvooluahela juhtimise järele kriitiliseks. Traditsioonilised lähenemisviisid, mis kasutavad iga stringi jaoks eraldi kombineerimiskarpe, suurendavad materjalikulusid, tööjõudu ja potentsiaalseid tõrkepunkte. Soutya 800 V vahelduvvoolu kombaine Box 4 In 1 Out lahendab need väljakutsed, integreerides neli vahelduvvoolu sisendit ühte tugevasse korpusesse, pakkudes voolujoonelist lahendust 800 V süsteemidele.

Miks valida 800 V süsteemide jaoks 4-ühes vahelduvvoolu kombainikarp?

Tavalistes konstruktsioonides jookseb iga vahelduvvoolu string oma kombineerimiskasti. 200 nööriga 20 MW päikesepargi puhul tähendab see 50 kasti (4 stringi kasti kohta), kui kasutate 4-in-1, võrreldes 200 kastiga, kui kasutate üksikuid kombineerijaid. Kulude erinevus on märkimisväärne. Neli-ühes disain vähendab:

• Korpuse kulud:vähem kaste = madalamad materjali- ja saatmiskulud.
• Paigaldustöö:üks kast nelja asemel rühma kohta = 30–40% vähem töötunde.
• Kaabli pikkus:lühemad kodujooksud konsolideeritud punktini.
• Hoolduspunktid:vähem korpuseid, mida kontrollida ja hooldada.

Hiljuti USA edelaosas tehtud 50 MW paigaldise jaoks läks projektimeeskond üksikutelt vahelduvvoolukombinaatoritelt üle Soutya 4-in-1 kastile. Nad teatasid paigaldusaja lühenemisest 35% ja süsteemikulude kokkuhoiust 0,04 dollarit vati kohta, mis tähendab projekti kokkuhoidu üle 2 miljoni dollari.

Kuidas Soutya 800 V vahelduvvoolu kombainikarp lihtsustab PV paigaldust?

Enne Soutya kasti kasutuselevõttu kasutas projektimeeskond iga inverteri väljundstringi jaoks eraldi üksusi. Iga string vajas oma kanalit, ühenduskarpi ja kaitsevarustust. Paigaldusprotsess oli korduv ja tõrkeohtlik ning võimalike juhtmestiku vigade kohta oli mitu punkti.

Soutya 800V vahelduvvoolu kombainikarp 4 ühes väljundis lihtsustab seda järgmiselt:

• Eelnevalt ühendatud sisemine siin:tehases konfigureeritud ühendused vähendavad välitööd.
• Plug-and-play vahelduvvoolu sisendid:iga sisend võtab vastu kaableid kuni 4/0 AWG, millel on pöördemomendiga märgistatud klemmid.
• Integreeritud liigpingekaitseseadmed (SPD):2. tüüpi SPD-d, mis on ette nähtud 800 V vahelduvvoolu jaoks, vastavad standardile IEC 61643-11.
• IP65 korpus:sobib välipaigaldamiseks, täiendavat ilmastikukindlust pole vaja.

Allolevas tabelis võrreldakse traditsioonilist lähenemist Soutya lahendusega 20-stringilise massiivi jaoks:

Millised tehnilised omadused tagavad ohutuse ja töökindluse?

Soutya 800V AC Combiner Box on ehitatud taluma karmi väliskeskkonda. Peamised tehnilised üksikasjad hõlmavad järgmist:

• Pinge nimi:800V AC (max), ühildub ka 600V süsteemidega.
• Praegune hinnang:200A sisendi kohta, koguväljund 800A (siini nimiväärtus).
• Lühisvoolu nimiväärtus (SCCR):65 kA @ 800 V AC, vastab standarditele UL 1741 ja IEC 60947-6-1 (vajadusel ülekandelülitamiseks).
• Ülepingekaitse:Kuni 40 kA (8/20 µs) faasi kohta, tüüp 2 SPD koos tõrkekindla termilise lahklülitiga.
• Korpus:NEMA 4X / IP65, korrosioonikindel roostevaba teras või pulbervärvitud alumiinium.
• Jälgimisvalikud:Valikulised digitaalsed voolu- ja pingeandurid kaugseireks.

Kombinaatorkast on konstrueeritud vastavalt IEC 62548-le PV-massiivi juhtmestiku jaoks ja sisaldab keskset lahtiühendamislülitit ohutuks hoolduseks. Kõik sisemised komponendid on ette nähtud pidevaks tööks ümbritseva õhu temperatuuril 60 °C.

Esitatud küsimused

Järeldus

Soutya 800V AC Combiner Box 4 In 1 Out pakub suuremahuliste päikesepatareide jaoks selget väärtuspakkumist: vähem komponente, kiirem paigaldamine ja madalam kogukulu. Tugeva liigpingekaitse ja vastupidava IP65 korpusega vastab see kommunaalteenuste ja kaubanduslike PV-projektide nõuetele. Insenerimeeskondadele, kes hindavad vahelduvvoolu kombineerija lahendusi, pakub see toode tõestatud võimalust kulude vähendamiseks, ilma et see ohustaks ohutust või töökindlust.

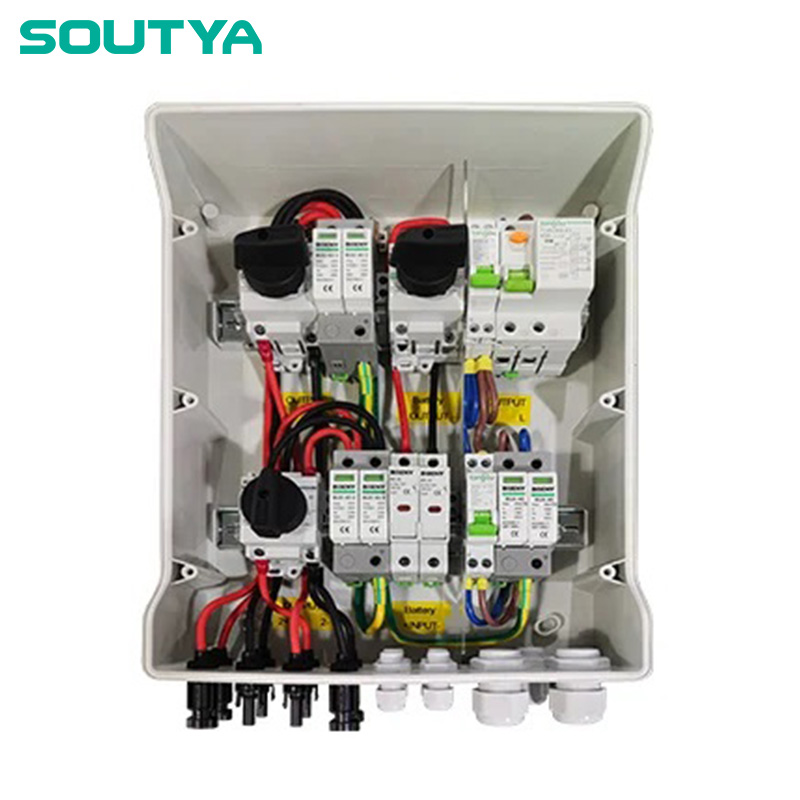

— Pildid on toodud allpool viitamiseks.

Viited
IEC 62548:2016 Fotogalvaanilised (PV) massiivid – disaininõuded.https://webstore.iec.ch/publication/62548
IEC 61643-11:2011 Madalpinge liigpingekaitseseadmed. Osa 11: Madalpingesüsteemidega ühendatud SPD-d.https://webstore.iec.ch/publication/61643-11
