Väline alalisvoolu isolaatori lüliti

SYDSE-32 väline alalisvoolu isolaatorlüliti, tarnib Hiina tootja Zhejiang Soutya New Energy LLC on 300–1500 V DC, 32 A polariseerimata pöördlüliti, millel on 8 mm kontaktide vahe ja kahekordne pööre kontaktid kaare kiireks kustutamiseks.see on loodud usaldusväärseks manuaalseks isolatsioon PV-kombinaatori karpides, akujuhtmetes ja energiasalvestussüsteemides.

Iseloomulik

Mittepolaarsus
IP66 kaitse
Lühike kaar
Leegiaeglustav materjal
Isepuhastuva disainiga pöörlev kontakt

Rakenduse stsenaariumid

1.PV stringi kombineerija kastid

Sissetulevate stringide ja alalisvoolu siini vahele paigaldatud isolaator annab paigaldajad nähtava, lukustatava katkestuskoha turvaliseks nöörihoolduseks või kiire väljalülitamine rikkeolukorras.

2.Aku energiasalvestusriiulid

Paigaldatud iga klastri positiivsetele ja negatiivsetele jalgadele, võimaldab see tehnikutel üksikute akuriiulite isoleerimiseks ilma kogu panka välja lülitamata, toetades kuumvahetusteenuseid ja tuleohutusprotokolle.

3. Konteineris ESS libisemine

Kasutatakse käsitsi alalisvoolu lahtiühendana libisemise välisseinal, IP66 korpus peab vastu pesemisele ja tolmule, samas kui 8 mm kontaktivahe vastab 1500 V isolatsiooninõue standardite NEC 690.35 ja IEC 60364-5-53 jaoks.

4.EV kiirlaadimiskapid

Polariseerimata kahesuunaline disain katkestab ohutult 800–1000 V alalisvoolu ühendus laadija mooduli ja aku vahel, võimaldades hädaseiskamist või mooduli vahetus ilma kaarekahjustusteta.

5.Katusepealsed kaubanduslikud inverterid

Otse inverteri alla paigaldatud pöörleva käepideme saab lukustada asend OFF inverteri vahetamise ajal lukustamiseks/märgistamiseks või kaareviga hooldus, mis välistab vajaduse ronida katuseserva kombainile kasti.

Tehniline parameeter

Juhtmete parameetrid

Ühendusskeem

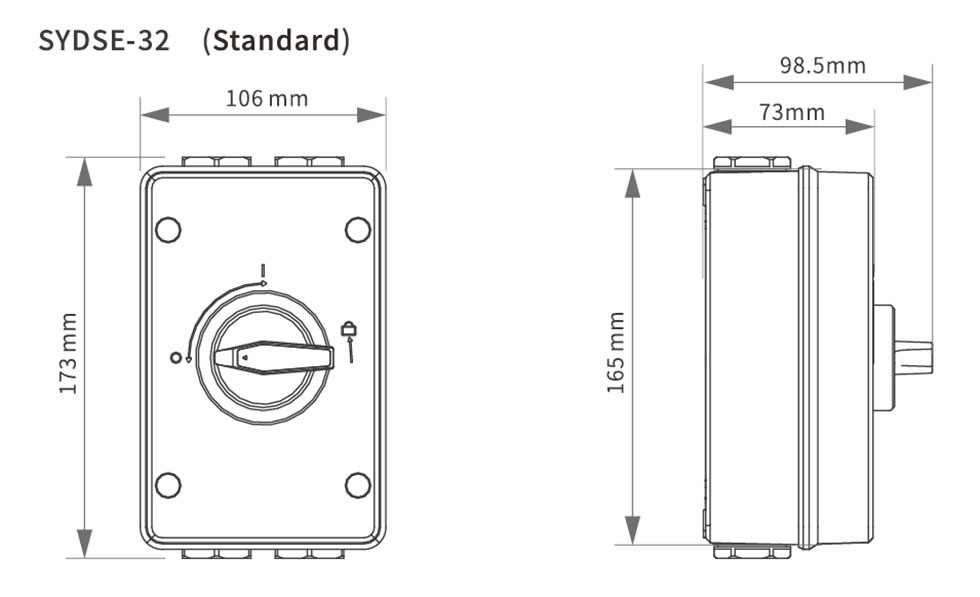

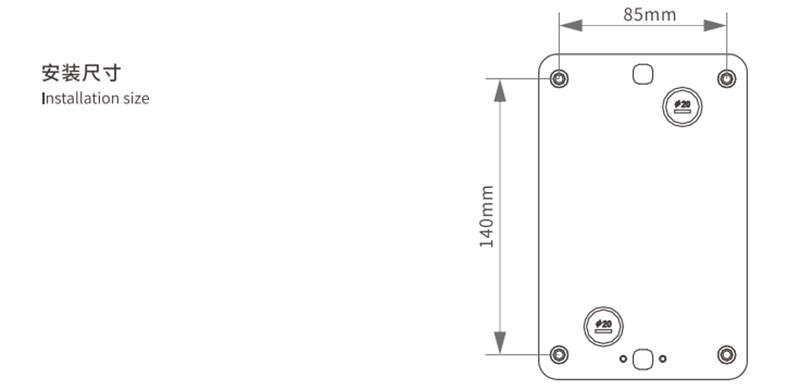

Välimus ja paigaldusmõõtmed
