PV seirekast

Hiina tootja Zhejiang Soutya New Energy LLC tarnitud SYCM7 PV jälgimiskasti IP65 korpus sisaldab spetsiaalne andmekoguja fotogalvaanilise ja energiasalvestussüsteemi seirehaldusplatvormi jaoks. See võimaldab Liidese koondamine, protokolli teisendamine, andmete kogumine, andmete salvestamine, tsentraliseeritud jälgimine ja tsentraliseeritud fotogalvaaniliste ja energiasalvestussüsteemide erinevate seadmete hooldus.

Võrgurakendused

Kohaldatav fotogalvaaniliste ja energiasalvestussüsteemide jaoks:

1. Toetab lähioperatsiooni mobiilirakenduse kaudu sisseehitatud WLAN-i kaudu.
2. Toetab võrguühendust Rs485 kaudu:
- Ühendab Huawei inverterite, PID-i ja muude seadmetega.
- Ühendab kolmanda osapoole inverterite, keskkonnaseireseadmete, kasti alajaamade (STS) ja arvestitega, kasutades standardne Modbus-RTU protokoll. - Ühendub arvestitega, kasutades DL/T645 protokolli.
- Ühendab standardset IEC103 protokolli kasutavate seadmetega.
3. Toetab võrguühendust Etherneti kaudu, et ühendada inverterid, nutikad energiasalvestuskontrollerid (Smart PCS), intelligentsed string-energiasalvestussüsteemid, MBUS CCO ja STS.
4. Toetab MBUS-võrku, et ühendada Huawei inverterid ja PID-PVBOX, mis toetavad MBUS-i sidet.
5.Toetab kahetasandilist üleliigset võrku usaldusväärseks edastamiseks.
6. Toetab juhtimissüsteemidega ühendamist:
- Ühendub haldussüsteemide või kolmandate osapoolte seadmetega, kasutades Modbus-TCP protokolli traadiga või traadita võrgu kaudu.
- Ühendab kohtvõrgus traadiga võrgu kaudu IEC104 protokolli kasutades haldussüsteemide või kolmandate osapoolte seadmetega.
- Ühendab juhtmega võrgu kaudu GOOSE protokolli kasutades haldussüsteemide või kolmandate osapoolte seadmetega.

Märkus.
Ei toeta võrkude loomist 4G/3G/2G või LTE privaatvõrkude kaudu haldussüsteemidega ühenduse loomiseks, kasutades protokolli IEC104.

Tüüpilised võrgustsenaariumid

Toetab kiudringi võrku, fiibertähe võrku ja Etherneti tähte.

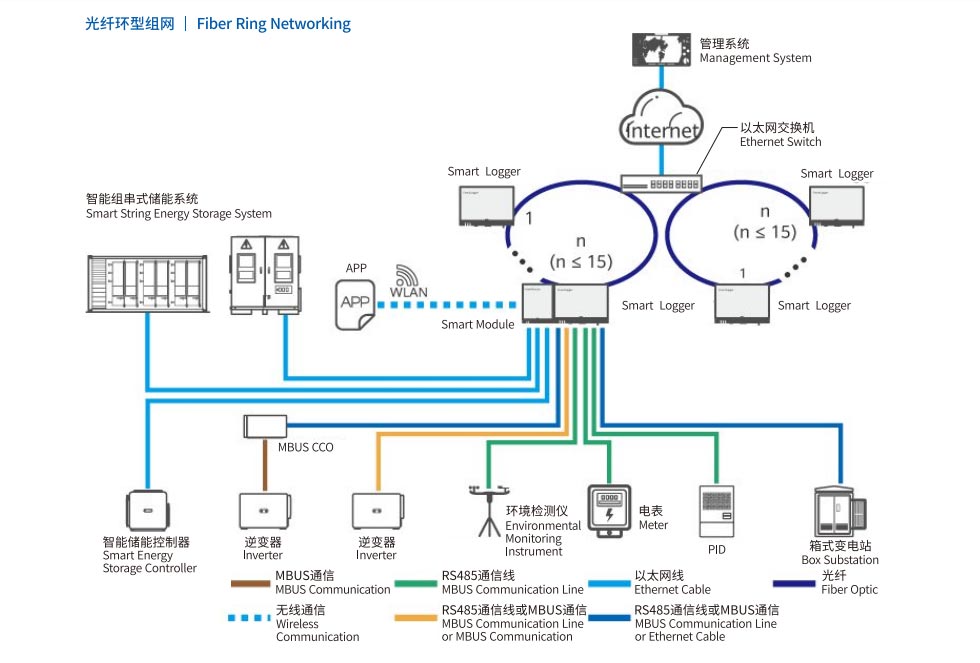

1. Fiber Ring Networking

Märkus.
SmartLoggeritest koosnev kiudringi võrk võib ühendada kuni 15 SmartLoggerit, millest igaüks saab ühendada inverterid, keskkonnaseire instrumendid, arvestid ja muud seadmed.
Kiudoptiline lüliti peab toetama standardset RSTP-protokolli ja olema lubatud. Seadke lüliti silla prioriteet kõrgemaks kui SmartLoggeri 0x8000 (soovitatav: 0x7000; mida väiksem väärtus, seda kõrgem on silla prioriteet). Konfiguratsioon RSTP ja sillaprioriteedi meetodit tuleks konsulteerida tootjaga. Kui lüliti ei toeta RSTP-d, kiudringi võrk tuleb teisendada kett- või tähttopoloogiaks.
Mitme kiudringi võrke saab ühendada Etherneti lüliti kaudu ja seejärel ühendada haldussüsteemiga.

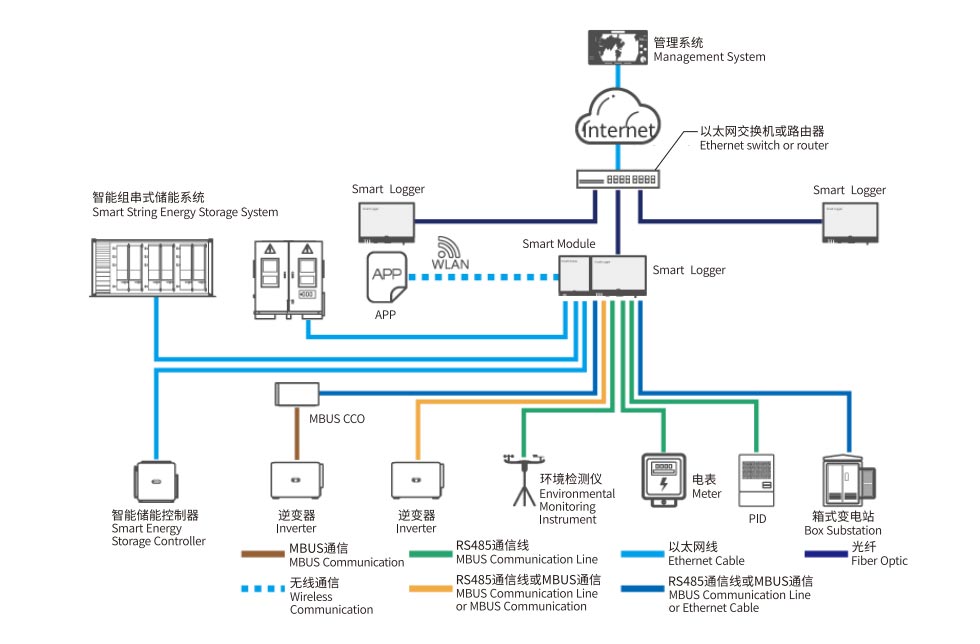

2. Fiber või Ethernet Star Networking

Märkus.
Etherneti lüliti kaudu saab koondada mitu SmartLoggerit ja seejärel ühendada need haldussüsteemiga.
SmartLoggersi ühendamisel Etherneti lülitiga kiudopti kaudu on maksimaalne sidekaugus 12 kilomeetrit (koos valikuline 100 Mbps optiline moodul) või 10 kilomeetrit (valikulise 1 Gbps optilise mooduliga); kui ühendatud Etherneti kaudu kaabel, maksimaalne vahemaa on 100 meetrit.
SmartLogger toetab juhtmevaba võrku, sealhulgas 4G/3G/2G ja LTE privaatvõrke.

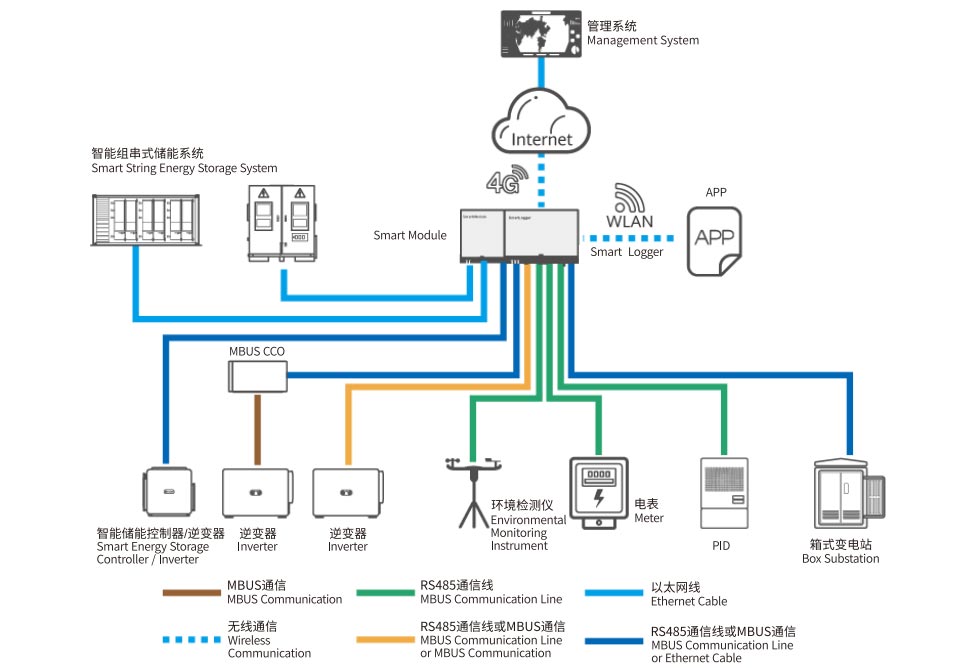

3.4G võrguühendus

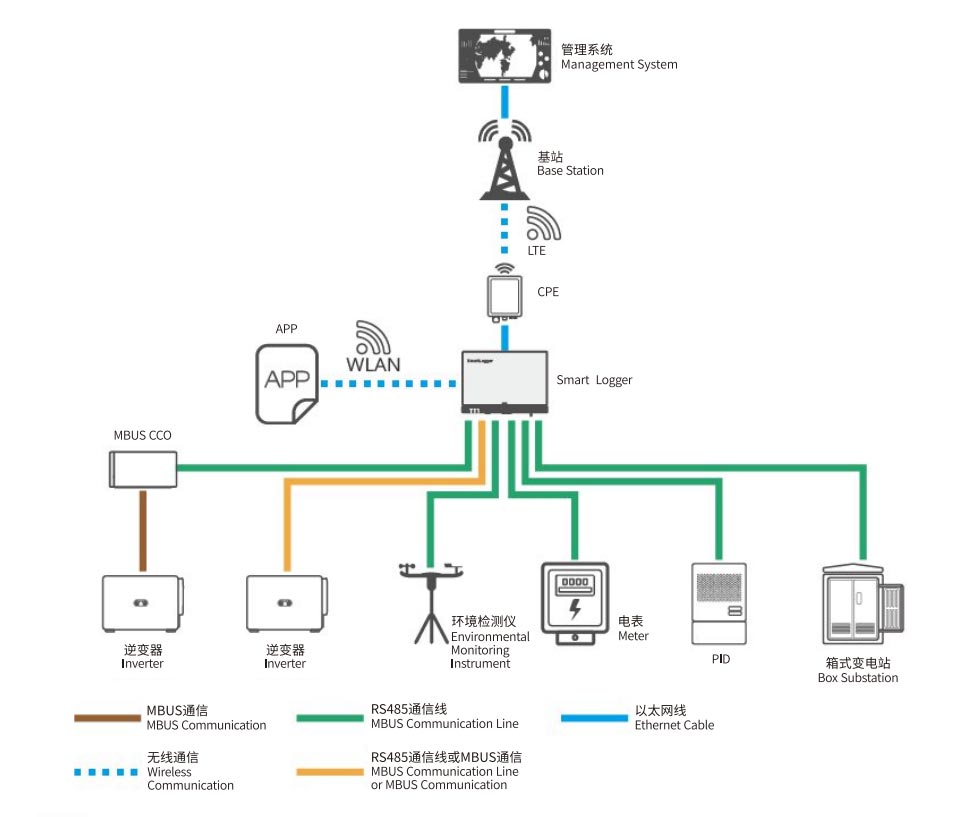

4. LTE privaatvõrgu võrgundus

Märkus.
SmartLoggeri WAN-port ühendub CPE-ga (kliendi ruumiseadmed) POE-mooduli ja POE-pinge kaudu kaitsja.
SmartLoggeri IP-aadress ja CPE IP-aadress peavad olema seatud samas alamvõrgus.
