Miks on 200-4000A noalüliti kriitiline valik suure voolutugevuse eraldamiseks

Abstraktne:Usaldusväärne isolatsioon on oluline tööstusliku jaotuse, energiasalvestuse, fotogalvaaniliste süsteemide, generaatoripaigaldiste ja muude suure vooluga elektriseadmete puhul. The200-4000A noalülitialatesSoutyaon loodud pakkuma madalpinge elektrisüsteemide töökindlat lülitust ja nähtava katkestuse isolatsiooni. Tugeva konstruktsiooni, erinevate voolutugevustega labade konfiguratsioonide, tinatatud juhtivate komponentide ja standardite GB/T 14048.3 ja IEC/EN 60947-3 järgimisega suudab seda tüüpi noalüliti täita nõudlikke elektriisolatsiooni nõudeid, lihtsustades samal ajal hooldust ja parandades tööohutust.

Sisukord

• Mis on 200-4000A noalüliti?
• Miks on suure voolu isoleerimine oluline?
• Millised on 200-4000A noalüliti peamised omadused?
• Millised on peamised spetsifikatsioonid ja konfiguratsioonid?
• Kus saab 200-4000A noalülitit kasutada?
• Kuidas valida õige noalüliti?
• Kuidas saate parandada paigaldus- ja hoolduskindlust?
• Korduma kippuvad küsimused
• Järeldus

Mis on 200-4000A noalüliti?

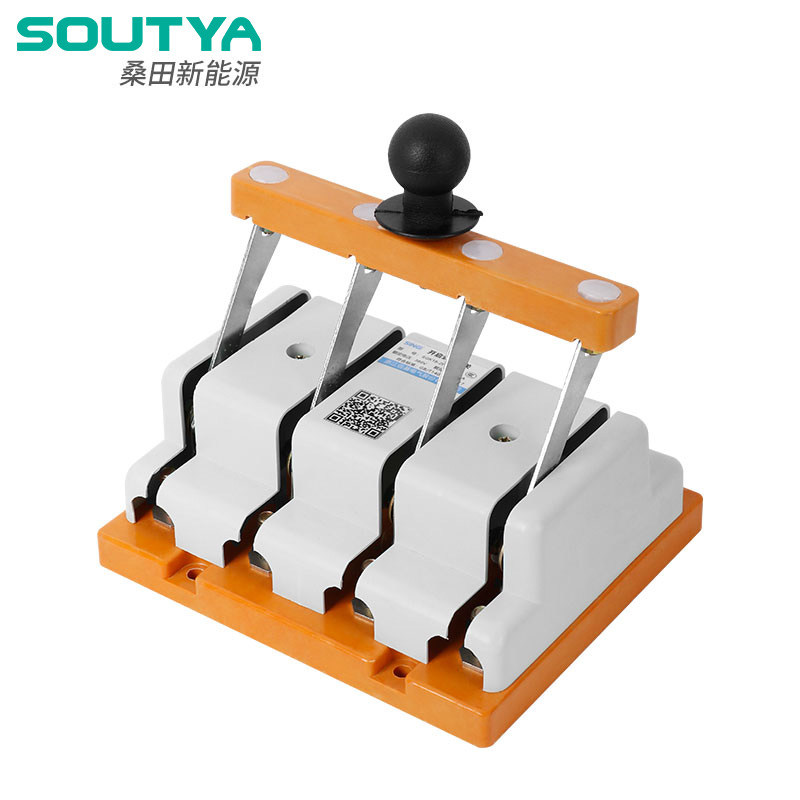

A 200-4000A noalülition madalpinge elektrijaotussüsteemide jaoks mõeldud kõrge voolu lülitus- ja eraldusseade. Erinevalt tavapärasest juhtlülitist, mis on mõeldud peamiselt sagedaseks kasutamiseks, tagab noalüliti avamisel elektrit juhtivate komponentide vahel selge füüsilise eraldatuse. See nähtav isolatsioon võib olla eriti väärtuslik elektriülevaatuse, hoolduse, hoolduse ja lukustamise/märgistamise protseduuride ajal.

Soutya tarnitav SYK18 seeria hõlmab suure voolutugevusega rakendusi ja on mõeldud kasutamiseks jaotuskarpides, juhtpaneelides, peamistes lahtiühendamisasendites, energiasalvestussüsteemides, fotogalvaanilistes seadmetes, siiniosades ja generaatoritega seotud paigaldistes. Tootja avaldatud spetsifikatsioonides on kohaldatavateks standarditeks GB/T 14048.3 ja IEC/EN 60947-3.

Hankemeeskondade jaoks ei ole selle toote põhiväärtus lihtsalt selle kõrge voolureiting. Lüliti ühendab endas voolu läbilaskevõime sirgjoonelise mehaanilise struktuuri ja nähtava katkestuse isolatsiooniga, muutes selle sobivaks rakendusteks, kus hoolduspersonal vajab selgelt eristatavat isolatsioonipunkti.

Miks on suure voolu isoleerimine oluline?

Elektrisüsteemide suuremaks muutudes muutuvad ka vale isolatsiooniprotseduuri tagajärjed tõsisemaks. Tööstusrajatised, aku energiasalvestussüsteemid, PV-paigaldised ja generaatorisüsteemid võivad hõlmata suuri töövoolusid. Õigesti valitud isolatsiooniseade aitab enne hooldustööde algust luua kontrollitud eralduspunkti.

Tugeva vooluga noalüliti võib pakkuda mitmeid praktilisi eeliseid:

• Selge isolatsioon:Tera füüsiline asend tagab kergesti äratuntava avatud oleku.
• Hooldustoetus:Spetsiaalne lahtiühendamispunkt võib planeeritud hooldusprotseduure lihtsustada.
• Kõrge vooluga ühilduvus:Mudeleid saab valida vastavalt käitise praegustele nõuetele.
• Mehaaniline lihtsus:Põhiline töömehhanism võib vähendada sõltuvust keerukatest elektroonilistest juhtimissüsteemidest.
• Süsteemi integreerimine:Nugalüliteid saab integreerida jaotuskappidesse, siinisüsteemidesse, ESS-i seadmetesse ja generaatorirakendustesse.

Näiteks kirjeldab Soutya rakendusi 0,4 kV energiasalvestuskappides, kus lüliti saab paigaldada pärast pealülitit, et luua pärast PCS-i väljalülitamist nähtav isolatsioonipilu.

Millised on 200-4000A noalüliti peamised omadused?

Tugeva vooluga noalüliti jõudlus sõltub rohkemast kui selle nimivoolutugevusest. Kontakti struktuur, rõhk, juhtivad materjalid, mehaaniline konfiguratsioon ja paigaldustingimused mõjutavad pikaajalist töökindlust.

1. Terade erinevad konfiguratsioonid

Soutya tooteteabe kohaselt kasutavad 200A ja 400A versioonid ühe labaga, 600A, 1000A ja 1500A versioonid aga kahe labaga. See konfiguratsioon võimaldab elektrit juhtivat struktuuri kohandada erinevate voolutasemete ja mehaaniliste nõuetega.

2. Suurenenud kontaktrõhk

Lehtvedrud on paigaldatud labade mõlemale küljele, et aidata säilitada kontaktrõhku. Stabiilne kontaktrõhk on oluline, kuna halb kontakt võib suurendada takistust, tekitada soojust ja vähendada elektrilist töökindlust.

3. Tinaga kaetud juhtivad komponendid

Terad, ühendusplaadid ja kontaktid on tinatud. Selle pinnatöötluse eesmärk on parandada pinnakaitset ja juhtmeühenduste kontakti jõudlust, mis on eriti oluline nõudlikes elektrikeskkondades.

4. Nähtava katkestuse isolatsioon

Noalüliti üks praktilisemaid eeliseid on võime visuaalselt kinnitada, et juhtiv tee on eraldatud. See funktsioon on eriti kasulik, kui hoolduspersonal vajab ilmset füüsilist isolatsiooninäitajat.

5. Suure vooluga disaini paindlikkus

Suuremate paigalduste korral võivad voolutugevused ulatuda tuhandete ampriteni. See muudab tootekategooria oluliseks suure võimsusega siinisüsteemide, suurte energiasalvestusseadmete, kommunaalteenuste infrastruktuuri ja generaatorirakenduste jaoks.

Millised on peamised spetsifikatsioonid ja konfiguratsioonid?

Hinnates a200-4000A noalüliti, peaksid ostjad võrdlema elektrilist võimsust, labade paigutust, kavandatud rakendust, paigaldusasendit ja kohaldatavaid standardeid, selle asemel, et valida mudel ainult maksimaalse vooluarvu järgi.

Kuna avaldatud tootelehel ei ole iga kuni 4000A võimsuse kohta kõiki üksikasjalikke elektrilisi parameetreid, peaksid ostjad enne tootmistellimuse esitamist küsima täpset tehnilist andmelehte vajaliku voolu, pinge, pooluste paigutuse, paigaldusmeetodi ja rakenduse kohta.

Kus saab 200-4000A noalülitit kasutada?

Lai vooluvahemik muudab seda tüüpi lüliti sobivaks mitme suure vooluga elektrirakenduse jaoks. Soutya nimetab konkreetselt mitu tüüpilist stsenaariumi.

Tööstuslikud energiasalvestussüsteemid

Tööstuslikes ESS-kappides võib noalüliti olla nähtava eralduspunktina pärast peakatkestit. See võimaldab tehnikutel luua hoolduse ajal selgelt eristatava eralduspunkti.

Madalpinge bussiosa isolatsioon

Suure voolutugevusega versioone, nagu 2000A, 2500A ja 3150A, saab kasutada siiniühenduse isoleerimiseks. Soutya kirjeldab neid konfiguratsioone sobivatena madalpinge siiniosa rakenduste jaoks, kus mehaaniline isolatsioon on oluline.

PV Combiner Box rakendused

Kohandatud konfiguratsioone saab kasutada fotogalvaaniliste süsteemide alalisvoolu isoleerimiseks. PV-keskkonnas kasutamisel tuleb lüliti valida spetsiaalselt süsteemi pinge, alalisvoolu lülitusnõuete, kaare omaduste ja kohaldatavate standardite jaoks.

Generaatori ja utiliitide isoleerimine

Noalüliteid saab paigutada ka generaatorirakendustes automaatsetest ülekandelülititest ülesvoolu. Füüsiline isolatsioonipunkt võib aidata vältida soovimatut tagasisöötmist hooldustoimingute ajal. Soutya identifitseerib ühe rakenduse näitena generaatorisüsteemide 3150A konfiguratsiooni.

Kuidas valida õige noalüliti?

Inseneri- ja ostumeeskondade jaoks nõuab õige mudeli valimine süsteemitaseme hindamist. Võtke arvesse järgmisi tegureid:

1. Nimivool:Määrake pidev töövool ja nõutav projekteerimisvaru.
2. Vahelduv- või alalisvoolu rakendus:Kinnitage, kas valitud konfiguratsioon sobib konkreetselt kavandatud voolutüübi ja pingega.
3. Pinge nimi:Kontrollige ühilduvust süsteemi tegeliku pingega.
4. Nõuded lühise vastupidavusele:Hinnake võimalikku rikkevoolu ja nõutavat vastupidavuse kestust.
5. Tera konfiguratsioon:Kinnitage, kas ühe- või kahe labaga paigutus on sobiv.
6. Paigaldamise mõõtmed:Kontrollige kapi ruumi, siini paigutust, klemme ja tööjuurdepääsu.
7. Töömeetod:Võtke arvesse käepideme asukohta, esiosa tööd, blokeerimist ja lukustuse/märgistuse nõudeid.
8. Standardid ja sertifitseerimine:Kinnitage vastavust sihtturul ja projektis nõutavatele standarditele.

Samuti on oluline eristada noalülitit kaitselülitist. Nugalüliti valitakse peamiselt lülitus- ja isoleerimisfunktsioonide jaoks ning seda ei tohiks automaatselt pidada liigvoolu- või lühisekaitse asendajaks. Süsteemi projekteerijad peaksid selle kooskõlastama vastavate üles- ja allavoolu kaitseseadmetega.

Kuidas saate parandada paigaldus- ja hoolduskindlust?

Isegi tugev noalüliti võib halvasti töötada, kui see on valesti paigaldatud või ebapiisavalt hooldatud. Elektriinsenerid ja hooldusmeeskonnad peaksid järgima tootja paigaldusjuhiseid ja kehtivaid elektriohutuseeskirju.

• Veenduge, et lüliti reiting vastab tegelikele süsteeminõuetele.
• Veenduge, et kõik ühendused on korralikult pingutatud vastavalt tootja määratud nõuetele.
• Kontrollige kontaktpindu perioodiliselt saastumise, oksüdatsiooni, ülekuumenemise või ebatavalise kulumise suhtes.
• Kontrollige, kas töömehhanism liigub sujuvalt ilma liigse takistuseta.
• Säilitage piisav vahemaa ja vältige juhuslikku kokkupuudet pingestatud komponentidega.
• Kasutage hoolduse ajal sobivaid lukustus-/märgistusprotseduure.
• Ärge kunagi kasutage lülitit väljaspool selle ettenähtud elektrilist võimsust või kasutustingimusi.

Kriitiliste paigaldiste puhul tuleks perioodiline ülevaatus lisada objekti ennetava hoolduse programmi. Kvalifitseeritud personal peaks uurima ebatavalist temperatuuri tõusu, värvimuutust, kahjustatud isolatsiooni, lahtist ühendust või mehaanilist deformatsiooni.

Korduma kippuvad küsimused

Millised praegused reitingud on 200–4000A noalüliti jaoks saadaval?

Tooteseeria hõlmab laia vahemikku 200-4000A. Avaldatud lehel on konkreetselt identifitseeritud ühe labaga konfiguratsioonid 200A ja 400A jaoks ning kahe labaga konfiguratsioonid 600A, 1000A ja 1500A jaoks. Kõrgemate voolunõuete korral peaksid ostjad täpse mudeli ja konfiguratsiooni tootjaga kinnitama.

Milliseid standardeid järgib noalüliti SYK18?

Soutya teatab, et SYK18 seeria on konstrueeritud vastavalt standarditele GB/T 14048.3 ja IEC/EN 60947-3. Projektispetsiifilised sertifitseerimis- ja vastavusnõuded tuleks siiski kinnitada enne hanget.

Kas noalüliti võib asendada kaitselülitit?

Üldiselt mitte. Nugalüliti on mõeldud peamiselt ümberlülitamiseks ja isoleerimiseks. Kaitselülitid pakuvad kaitsefunktsioone, nagu ülekoormuse ja lühise tingimuste katkestamine. Need kaks seadet võivad töötada koos kooskõlastatud elektrikaitsesüsteemi osana.

Kuhu tavaliselt paigaldatakse suure vooluga noalüliti?

Tüüpilisteks rakendusteks on tööstuslikud ESS-i kapid, madalpinge siini sektsioonid, PV elektriseadmed, jaotuskarbid, juhtpaneelid, generaatorisüsteemid ja peamised lahtiühendamisasendid.

Mida peaksin enne 200-4000A noalüliti ostmist kinnitama?

Kinnitage nimivool, tööpinge, vahelduv-/alalisvoolurakendus, pooluste paigutus, lühiskindluse nõue, paigaldusmõõtmed, ühendusviis, töömehhanism, standardid ja kõik projektipõhised sertifitseerimisnõuded.

Järeldus

The200-4000A noalülition praktiline lahendus suure vooluga lülitamiseks ja nähtavaks elektriisolatsiooniks, kus on oluline usaldusväärne mehaaniline töö ja selge hoolduseraldus. Soutya SYK18 seeria ühendab endas mitut voolukonfiguratsiooni, lehtvedru kontaktsurvet, tinaga kaetud juhtivaid komponente ja rakendusi, mis hõlmavad tööstuslikku ESS-i, PV-süsteeme, madalpinge siini sektsioone ja generaatorite paigaldusi. Inseneride ja hankespetsialistide jaoks peaks õige mudeli valimine alati algama projekti tegelikest elektrilistest parameetritest ja ohutusnõuetest.

Kui hankite usaldusväärset suure voolu isolatsioonilahendust tööstusliku, kaubandusliku, fotoelektrilise, ESS-i või generaatoriprojekti jaoks,võtke meiega ühendustet arutada nõutavat voolutugevust, pinget, konfiguratsiooni, rakendustingimusi ja tehnilisi spetsifikatsioone. Soutya aitab teil hinnata teie elektrisüsteemi jaoks sobivat noalüliti lahendust ja pakkuda professionaalset tuge teie hankenõuete täitmiseks.
