Kõrgepinge alalisvoolu miniatuurne kaitselüliti

SYB5-40P kõrgepinge alalisvoolu miniatuurne kaitselüliti, mida tarnib Hiinas asuv tootja Zhejiang Soutya New Energy LLC, pakub 1500 V alalisvoolu vooluahela kaitset.
Põhifunktsioonid
• Kõrgepingevõime: ühepooluseline 500 V DC, kuni 1500 V DC – vähem nööre, madalam hind.
• Polariseerimata kahesuunaline kaitse kiiremaks ja lihtsamaks paigaldamiseks.
• Eriti laia kontaktivahega topeltkatkestavad kontaktid ülima ohutuse tagamiseks.
• Ideaalne fotogalvaaniliste süsteemide DC-kombinaatorite jaoks.

Saada päring

Tootekirjeldus

SGB5-40P kõrgepinge alalisvoolu miniatuurne kaitselüliti tarnib Hiina tootja Zhejiang Soutya New Energy LLC on 1500 V DC, kahesuunaline ja polariseerimata miniatuurne kaitselüliti 1,5 kA katkestusjõuga, ideaalne PV, BESS jaoks ja EV-laadija kaitse.

Iseloomulik

mikrovõrgud.
mittepolaarne, kahesuunaline kaitse;
Ülekoormuskaitse;
Lühike kaar;
Lühisekaitse;
Suur purunemisvõime;

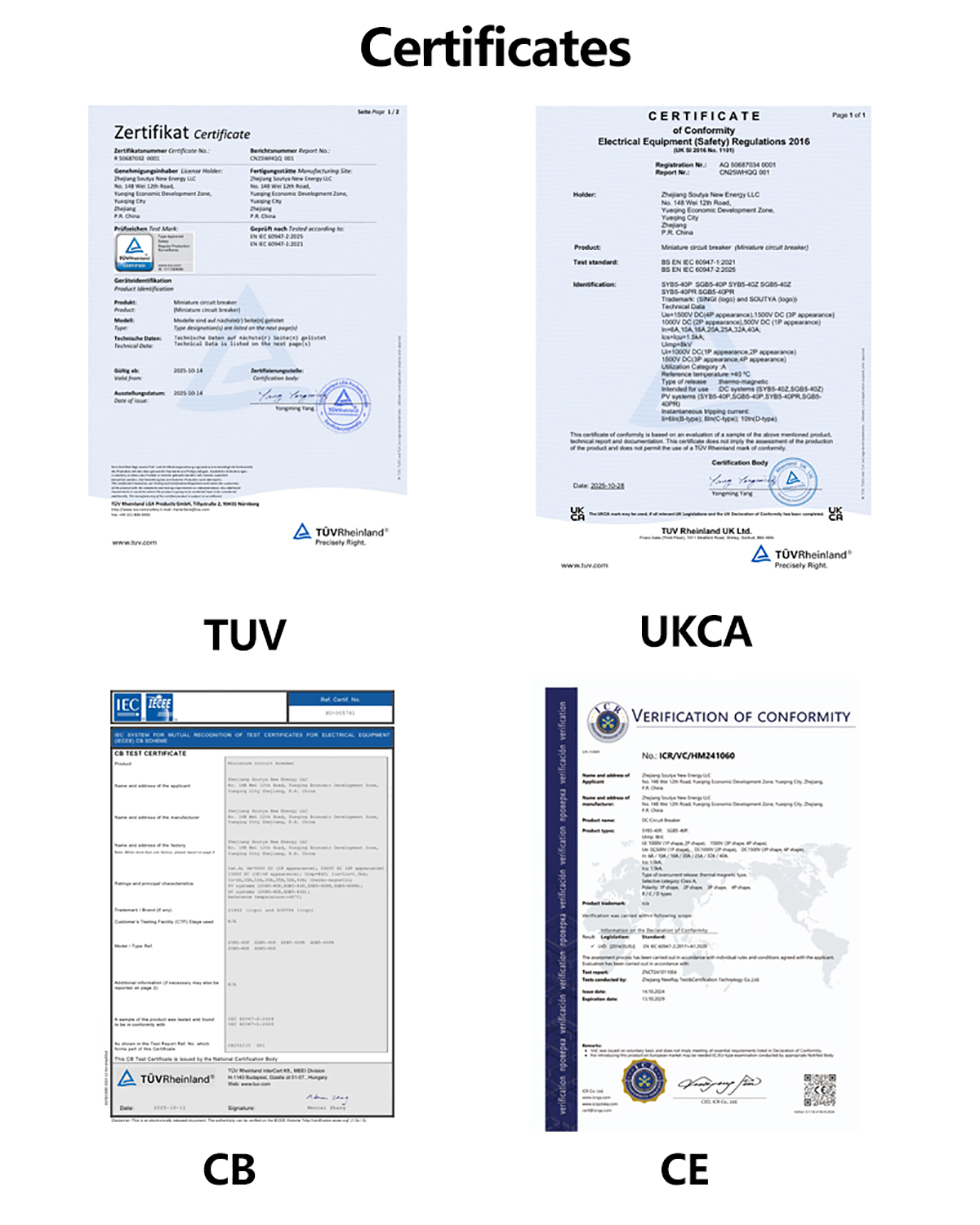

Sertifikaadid: CB, CE, TUV, UKCA

Rakenduse stsenaariumid

SGB5-40P kõrgepinge alalisvoolu miniatuurne kaitselüliti tagab ruumisäästliku, ohutu kahesuunaline kaitse 1 500 V alalisvoolu taastuvenergiasüsteemidele – PV, salvestusruum, EV laadijad ja alalisvoolu

1. PV DC kombainkastid

– 1500 V alalisvoolu nimiväärtus võimaldab pikemaid nööre, vähendades nende arvu kombainkastid; kahesuunalised kaitsekäepidemed pööravad öist aega tagasi hoovused.

2. Kaubandus-/eluruumide akuriiulid

– Polariseerimata juhtmestik lihtsustab aku paralleelstamist või vahetamist moodulid; termomagnetiline reis isoleerib kiiresti laadimis-/tühjenemisvead.

3. 150 kW+ DC kiirlaadimisjaamad

– 18 mm laiune DIN-liistu disain sobib kompaktsete laadimiskabiinidega; 1,5 kA katkestusvõime tagab sisemise alalisvoolu siini.

4. Alalisvoolu mikrovõrgud ja andmekeskuse alalisvoolujaotus

– Kaitseb 750 V / 1 000 V / 1 500 V alalisvoolu hargnemisahelaid; B, C või D kõverad vastavad erinevatele koormusprofiilidele.

5. Kõrgmäestiku või väljas hajutatud PV

– Töötab vahemikus –30 °C kuni +70 °C, vähendamata kuni 2000 m kõrgus, sobib karmidesse keskkondadesse.

Tehniline parameeter

Mudel		SGB5-40P
Poolakas		1P	2P	3P	4P
Nimitööpinge Ue		500VDC	1000VDC	1500VDC	1500VDC

Maksimaalne kaadrivool		40A
Nimivool In		6A, 10A, 16A, 20A, 25A, 32A, 40A
Isolatsiooni nimipinge Ui		1000VDC		1500VDC
Nimiimpulsitaluvuspinge Uimp		8kV

Väljalülitamise omadused		B/C/D
Komistamise tüüp		Soojus-magnetiline
Operatiivne katkestusvõime Ics		1,5 kA (DC)

Ülim purunemisvõime lcu		1,5 kA (DC)
Elektriline eluiga
Tegelik keskmine väärtus		Keskmiselt 1000 korda
Standardne määratud väärtus		300 korda
Mehaaniline eluiga
Tegelik keskmine väärtus		≥15000 korda
Standardne määratud väärtus		9700 korda
Ülepinge kategooria		Ⅲ
Reostuse aste		3
Kaitsetase		IP40;Termina IP20
Niiskus- ja kuumakindlus		Kategooria2
Suhteline õhuniiskus		≤95%
Vibratsioonikindlus		Vastavalt IEC60068-2-6
Mehaanilise löögikindluse parameetrid		Vastavalt IEC60068-2-27

Juhtmete võimsus		2,5-35 mm²
Juhtmete pöördemoment		3,0 Nm
Töökeskkonna temperatuur		-30 ℃ ~ + 70 ℃
Säilituskeskkonna temperatuur		-40 ℃ ~ + 85 ℃
Paigaldusmeetod		DIN35
Kõrgus merepinnast		≤2000 m
Kaal		0,13 kg poola kohta
Mõõtmed	Pikkus	108 mm

	Laius	18 mm	36 mm	54 mm	72 mm
	Kõrgus	Max 78mm
pakett	Tk/karp	12	6	4	3

	Karp/karp	10
	Karp / kaubaalus	80
Säilitamine		Toodet tuleb hoida hästi ventileeritavas laos, koos suhteline õhuniiskus ei ületa 80% ja ümbritseva õhu temperatuur peaks olema vahemikus -40 ℃ kuni + 80 ℃. Lisaks ei tohiks olla happelised, aluselised või söövitavad gaasid.

Välimus ja paigaldusmõõtmed

High Voltage DC Miniature Circuit Breaker

DC juhtmestiku skeem

High Voltage DC Miniature Circuit Breaker

Alandustegur

Temperatuuri alandamise tegurite tabel

Temperatuur	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0℃	5℃	10℃	15℃
Nimetatud töövoolu koefitsient	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatuur	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Nimetatud töövoolu koefitsient	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Kõrguse alandamise tegurite tabel

Kõrgus / m	2000	3000	4000	5000
Nimetatud töövoolu koefitsient	1	0.96	0.91	0.86
Nimitööpinge koefitsient	1	1	1	1
Nimivõimsuse sageduse talumispinge koefitsient	1	0.9	0.82	0.71
Nimiimpulsi vastupidavuse pingetegur	1	0.9	0.82	0.71
Nimipiir lühisesegmendi võimsus ja elektriline eluiga Koefitsient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Vähendustegurite tabel MCBS-i kõrvuti paigaldamiseks

MCB nr	1	2~3	4~5	6~8	9-10
In≤25A koefitsient	1	0.96	0.9	0.8	0.7
32A≤In≤63A koefitsient	1	0.92	0.8	0.7	0.6

Aksessuaar

MX lisavabastusseade
Nimijuhtpinge USA	DC: 24–48 V AC: 110–230 V
Maksimaalne väljasõiduaeg	<10 ms
Mähise takistus	5Ω
Piira voolu	≥1,6A
Mehaaniline eluiga	10000 korda
Elektriline eluiga	4000 korda
Juhtmete pöördemoment	0,8 N ·m
Juhtmete ühendamise võimalus	1,0 mm² kõva traat
	1,0 mm² Pehme traat klemmliistudega
Töötemperatuuri vahemik	-30 ℃ ~ + 70 ℃


Keskkonnatingimused	Seal ei tohiks olla plahvatusohtlikke ohtlikke aineid ega kahjulikke aineid gaasid või elektrit juhtiv tolm, mis võivad korrodeerida või isolatsiooni kahjustada
Montaaži asend	Kaitselüliti vasakule küljele

Paigaldustingimused	DIN35mm standardsiinile kinnitus

Abikontakt OF
Kontakti purunemisvõime	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimaalne tööpinge	5V


Minimaalne töövool	10mA


Isolatsiooni nimipinge	500V
Piiratud nimivoolu lühisvool Ik	1000A
Kokkulepitud küttevool Ith	4A
Mehaaniline eluiga	10000 korda
Elektriline eluiga	4000 korda
Juhtmete pöördemoment	0,8 N ·m
Juhtmete ühendamise võimalus	1,0 mm²
Kontaktide arv	1 tavaliselt avatud, 1 tavaliselt suletud

Töötemperatuuri vahemik	-30 ℃ ~ + 70 ℃
Keskkonnatingimused	Seal ei tohiks olla plahvatusohtlikke ohtlikke aineid ega kahjulikke aineid gaasid või elektrit juhtiv tolm, mis võivad korrodeerida või isolatsiooni kahjustada

Montaaži asend	Kaitselüliti vasakule küljele

Paigaldustingimused	DIN 35mm standardsiinile kinnitus
