DC miniatuurne kaitselüliti

SYB5-80 DC miniatuurne kaitselüliti, mida tarnib Hiinas asuv tootja Zhejiang Soutya New Energy LLC, pakub kaitset AC 230/400V ja DC 300-1200V vooluahelatele.
Põhiomadused
▶ Tavaline vahelduvvoolu ja alalisvoolu jaoks (AC230/400V、 DC300~1200V)
▶ Pole positiivset ega negatiivset polaarsuse erinevust, kahesuunaline kaitse, lihtsam paigaldada.
▶ Kõrge murduv lühike kaar, suurem ohutus.

Saada päring

Tootekirjeldus

Hiinas asuv SYB5-80 DC miniatuurne kaitselüliti tootja Zhejiang Soutya New Energy LLC on 300–1200 V alalisvoolu ja 230/400 V AC kahesuunaline ja polariseerimata miniatuurne kaitselüliti, 10 KA AC / 6KA DC katkestusvõime, mõeldud kõrgepingekaitseks PV-s süsteemid, aku energiasalvestussüsteemid (BESS) ja elektrisõidukid laadimisseadmed.

Iseloomulik

Lühisekaitse, ülekoormuskaitse
Maksimaalne katkestusvõime: 10 KA AC / 6KA DC
Mittepolaarne, kahesuunaline kaitse
Lühike kaar
Leegiaeglustav materjal

Rakenduse stsenaariumid

1. Elamu- ja äripindade PV-kombainikarbid

Kaitseb 300–1200 V alalisvoolu stringi sisendeid ja 230 V/400 V vahelduvvoolu inverteri väljundeid; ühepooluse laius kahekordistab tihedust väikestes korpustes.

2.PV-akuga hübriidinverterid

Kahesuunaline polariseerimata kaitselüliti 300–1200 V alalisvoolu aku siini käepidemetel laadimis- ja tühjendusvoolud ilma juhtmeteta.

3. Väikesed alalisvoolu EV laadijad (≤ 20 kW)

600–1200 V alalisvoolu väljundsiinide kaitse; 6 kA katkestus kõrvaldab kaare vead ajal plug-in/out sündmused.

4. Telekommunikatsiooni- ja andmekeskuste alalisvooluriiulid

Pooluste kombinatsioonid kaitsevad 48 V/240 V/380 V serveri või UPSi harusid kuni 1200 V DC; DIN-liistuga kinnitus säästab kapis ruumi.

5. Madalpinge alalisvoolu mikrovõrgud

380–1200 V alalisvoolu jaotus LED-valgustuse, ventilaatorite või pumpade jaoks; B/C/D kõverad sobivad erinevatele koormusomadustele.

6. Karmid või kõrged kohad

−30 °C kuni +70 °C, ei alanda kuni 2000 m, sobib IP66 kaitsega autovarjualused, agrovoltailised ja katusetehased.

Tehniline parameeter

Mudel		SGB5-80

Poolakas		1P	2P	3P	4P
Nimitööpinge Ue		230VAC	400 VAC	400 VAC	400 VAC
		300VDC	600VDC	900VDC	120VDC
Maksimaalne kaadrivool		80A
Nimivool In		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Isolatsiooni nimipinge Ui		690 VAC
		600V DC 900VDC 1200VDC
Nimiimpulsitaluvuspinge Uimp		8kV

Väljalülitamise omadused		B/C/D
Komistamise tüüp		Soojus-magnetiline
Ics Operatiivne katkestusvõime lcs		7,5 kA (AC) 6 kA (DC)
Icu Ülim purunemisvõime lcu		10kA(AC)6kA(DC)
Elektriline eluiga
Tegelik keskmine väärtus		Keskmine 4000 korda (AC) 1000 korda (DC)

Standardne määratud väärtus		1500 korda (AC) 300 korda (DC)

Mehaaniline eluiga
Tegelik keskmine väärtus		≥15 000 korda
Standardne määratud väärtus		8500 korda (AC) 9700 korda (DC)

Ülepinge kategooria		Ⅲ
Reostuse aste		3
Kaitsetase		IP40;Termina IP20
Niiskus- ja kuumakindlus		2. kategooria
Suhteline õhuniiskus		≤95%
Vibratsioonikindlus		Alusel IEC60068-2-6
Mehaanilise löögikindluse parameetrid		Alusel IEC60068-2-27

Juhtmete võimsus		25-35 mm²
Juhtmete pöördemoment		3,0 Nm
Töökeskkonna temperatuur		-30 ℃ ~ + 70 ℃
Säilitamise ümbritsev temperatuur		-40 ℃ ~ + 85 ℃
Paigaldusmeetod		DIN35
Kõrgus merepinnast		≤2000 m
Kaal		0,13 kg poola kohta
Mõõtmed	Pikkus	85 mm
	Laius	18 mm	36 mm	54 mm	72 mm
	Kõrgus	Max 78mm
pakett	Tk/karp	12	6	4	3
	Kast/karp	10
	Karp / kaubaalus	80
Säilitamine		Toodet tuleb hoida hästi ventileeritavas laos, koos suhteline õhuniiskus ei ületa 80% ja ümbritseva õhu temperatuur peaks olema vahemikus -40 ℃ kuni + 80 ℃. Lisaks ei tohiks olla happelised, aluselised või söövitavad gaasid.

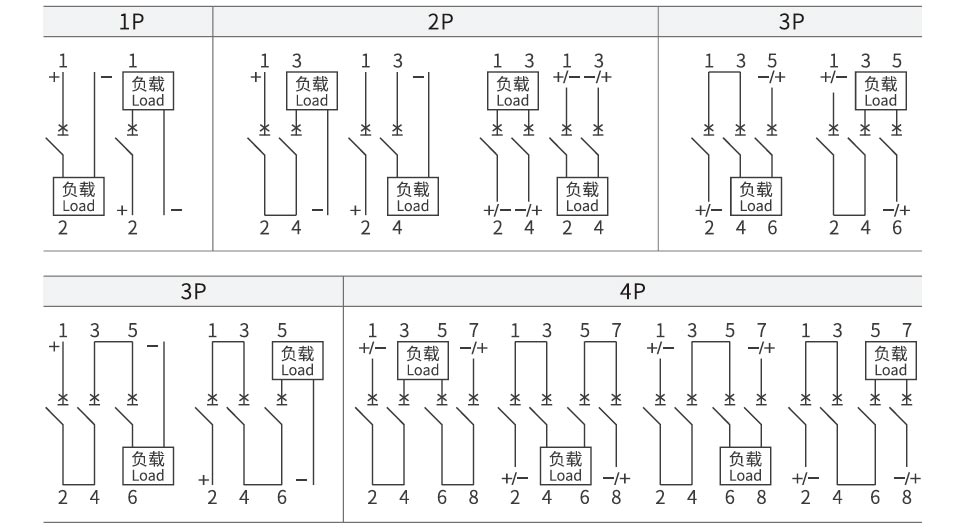

DC juhtmestiku skeem

DC Miniature Circuit Breaker

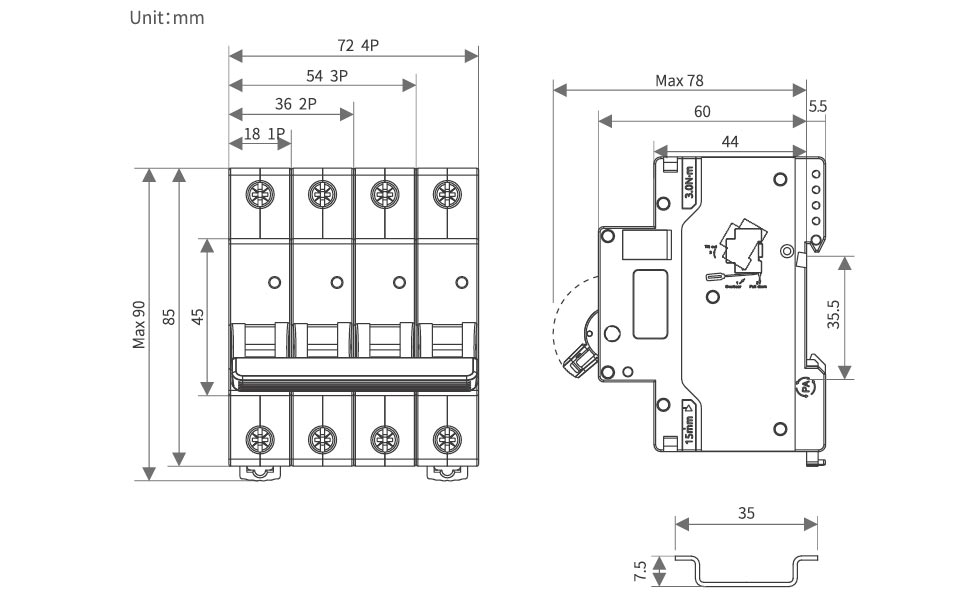

Välimus ja paigaldusmõõtmed

DC Miniature Circuit Breaker

Alandustegur

Temperatuuri alandamise tegurite tabel

Temperatuur	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0℃	5℃	10℃	15℃
Nimetatud töövoolu koefitsient	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatuur	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
Nimetatud töövoolu koefitsient	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Kõrguse alandamise tegurite tabel

Kõrgus / m	2000	3000	4000	5000
Nimetatud töövoolu koefitsient	1	0.96	0.91	0.86
Nimitööpinge koefitsient	1	1	1	1
Nimivõimsuse sageduse talumispinge koefitsient	1	0.9	0.82	0.71
Nimiimpulsi vastupidavuse pingetegur	1	0.9	0.82	0.71
Nimipiir lühisesegmendi võimsus ja elektriline eluiga Koefitsient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Vähendustegurite tabel MCBS-i kõrvuti paigaldamiseks

MCB nr	1	2~3	4~5	6~8	9-10
In≤25A koefitsient	1	0.96	0.9	0.8	0.7
32A≤In≤63A koefitsient	1	0.92	0.8	0.7	0.6
80A≤In≤125A koefitsient	1	0.9	0.8	0.7	/

Aksessuaar

MX lisavabastusseade
Nimijuhtpinge Us	DC: 24–48 V AC: 110–230 V
Maksimaalne väljasõiduaeg	<10 ms
Mähise takistus	50
Piira voolu	≥1,6A
Mehaaniline eluiga	10000 korda
Elektriline eluiga	4000 korda
Juhtmete pöördemoment	0,8 N ·m
Juhtmete ühendamise võimalus	1,0 mm² kõva traat
	1,0 mm² Pehme traat klemmliistudega
Töötemperatuuri vahemik	-30 ℃ ~ + 70 ℃


Keskkonnatingimused	Seal ei tohiks olla plahvatusohtlikke ohtlikke aineid ega kahjulikke aineid gaasid või elektrit juhtiv tolm, mis võivad korrodeerida või isolatsiooni kahjustada
Montaaži asend	Kaitselüliti vasakule küljele

Paigaldustingimused	DIN35mm standardsiinile kinnitus

Abikontakt OF
Kontakti purunemisvõime	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimaalne tööpinge	5V
Minimaalne töövool	10mA
Isolatsiooni nimipinge	500V
Piiratud nimi lühisvool	1000A
Kokkulepitud küttevool Ith	4A
Mehaaniline eluiga	10000 (korda)
Elektriline eluiga	4000 (korda)
Juhtmete pöördemoment	0,8 N ·m
Juhtmete ühendamise võimalus	1,0 mm²
Kontaktide arv	1 tavaliselt avatud, 1 tavaliselt suletud

Töötemperatuuri vahemik	-30 ℃ ~ + 70 ℃


Keskkonnatingimused	Seal ei tohiks olla plahvatusohtlikke ohtlikke aineid ega kahjulikke aineid gaasid või elektrit juhtiv tolm, mis võivad korrodeerida või isolatsiooni kahjustada
Montaaži asend	Kaitselüliti vasakule küljele

Paigaldustingimused	DIN 35mm standardsiinile kinnitus
