Kuidas päikesepatarei paigaldaja kulusid 1000 V alalisvooluga kombineeritud kastiga 2 in 1 Out MCB tüübiga vähendas

Kliendi taust

Californias asuv piirkondlik päikeseenergia EPC ettevõte GreenVolt Energy on spetsialiseerunud kaubanduslikele katusel asuvatele PV-süsteemidele vahemikus 50 kW kuni 200 kW. 12-liikmelise välipaigaldaja meeskonnaga viivad nad ellu 15 projekti aastas. Ajalooliselt kasutasid nad iga stringi jaoks eraldi alalisvoolu kaitselülitite korpuseid, mis tõi kaasa suuremahulised massiivid katustel.

Mis muutis nende praeguse seadistuse jätkusuutmatuks?

GreenVolti tüüpiline 100 kW süsteem vajas 20 nööri 1000 V alalisvoolu juures, millest igaühel oli eraldiseisev alalisvoolu MCB, mis on paigaldatud suure korpuse sees olevale siinile. See kulutas 40% rohkem katusepinda kui vaja. Kaitselülitite ja inverteri vaheline juhtmestik oli segane, pikkade kaablite ja mitme ühenduspunktiga. Nende teenindusjuht teatas, et häirivaid komistamisi juhtus keskmiselt kaks korda nädalas, mis oli põhjustatud koordineerimisprobleemidest erinevate kaitselülitite vahel.

Tagajärjed olid otsesed: iga reis nõudis kohapealset külastust, mille tööjõukulu oli 150 dollarit, ja ühtse süsteemi paigaldamine võttis planeeritud 8 päeva asemel 12 päeva. Liigne traat ja sulgudes tekkinud materjalijäätmed lisasid projekti kohta 2000 dollarit.

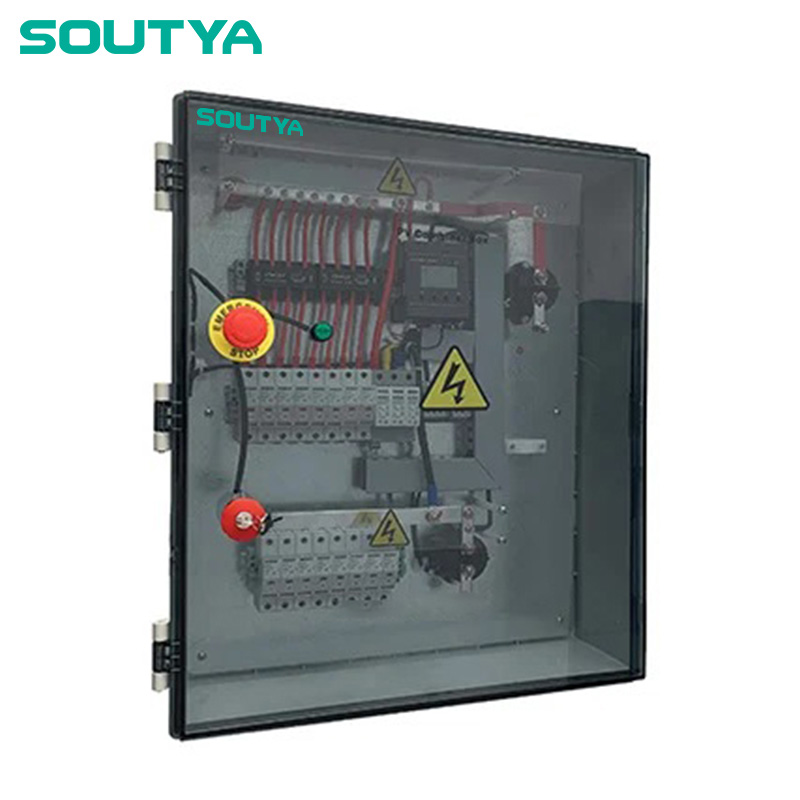

Miks nad valisid Soutya 1000 V alalisvoolu kombineerija kasti 2 in 1 Out MCB tüübi?

Pärast kolme tarnija hindamist valis GreenVolti insenerijuht Marco Soutya 1000V DC Combiner Box 2 In 1 Out MCB tüübi kolmel põhjusel:

• Ruumi kokkuhoid:Seade ühendab kaks stringisisendit ja ühte väljundit MCB-ga ühes kompaktses korpuses, mis vähendab paigaldusruumi 60% võrreldes üksikute kaitselülititega.
• Lihtsustatud juhtmestik:Eeljuhtmega klemmid ja selge märgistussüsteem vähendavad juhtmestiku paigaldamise aega. Seadmel on IP65 kaitseklass välistingimustes kasutamiseks.
• Vastavus:Kombinaatorkast vastab IEC 62548:2016 PV massiivi disaini nõuetele, andes GreenVoltile kindlustunde koodide järgimises.

Marco hindas ka seda, et Soutya pakkus stringinumbrite jaoks kohandatud märgistamisvõimalust, mis vähendas kasutuselevõtu vigu.

Kuidas kombaini kasti põllul kasutusele võeti?

GreenVolt kasutas Soutya kombainkaste kolmes järjestikuses projektis kuue kuu jooksul. Igal projektil oli sarnane paigutus:

1. Planeerimise etapp:Disainimeeskond koostas uue string-kombaini juhtmestiku skeemi, eraldades kaks stringi kasti kohta. Nad määrasid 12 kombainkasti 100 kW süsteemi kohta.
2. Eelmonteerimine:Kombainkarbid paigaldati poes eritellimusel valmistatud riiulitele, sealhulgas kaablitihendi paigaldamine ja märgistamine. See nihutas 4 tundi tööd ühe kasti kohta katuselt eemale.
3. Paigaldamine kohapeal:Paigaldajad paigaldasid nagid, ühendasid PV stringid MC4 pistikute abil ja juhtisid ühe väljundkaabli inverteri lahtiühendamisse. MCB sätteid kontrolliti igas kastis.
4. Kasutuselevõtt:Multimeetri kontroll kinnitas õiget polaarsust ja pinget. Koordineerimisprobleeme ei leitud.

Üks väljakutse oli see, et stringi polaarsust saab muuta, kui paigaldajad kiirustaksid. Soutya kombainkastis on vastupidise polaarsuse indikaatori LED, mis hoiatas meeskonda koheselt. See funktsioon hoidis ära 500-dollarilise dioodi remondi.

Millised olid mõõdetavad tulemused?

Lisaks numbritele märkas GreenVolt vähem tagasihelistusi klientide süsteemi seisakutest. Nende klientide rahulolu skoor tõusis 3,8-lt 4,6-le 5-st.

Mida klient ütles?

Marco, GreenVolti insenerijuht, kommenteeris:"Me olime skeptilised teise kombainkasti suhtes, kuid Soutya seade muutis meie paigaldajate elu lihtsamaks. Ainuüksi vastupidise polaarsuse indikaator päästis meid vigadest. Nüüd täpsustame seda kõigi uute projektide jaoks."

Mida saavad teised päikeseenergia paigaldajad õppida?

• Kaitse tugevdamine:Mitme kaitselüliti asendamine kombainkarbiga vähendab tõrkepunkte ja kiirendab juhtmestikku.
• Eelmonteerimine väljaspool objekti:Kastide paigaldamine ja märgistamine kaupluses vähendab katusetööd kuni 30%.
• Valige integreeritud diagnostika:Sellised funktsioonid nagu vastupidise polaarsuse näit hoiavad ära kulukaid väljavigu.

Viited

1. IEC 62548:2016 — Fotogalvaanilised (PV) massiivid — Disaininõuded
2. Chen G, Mou X. Uuring MCB ja RCBO vahelise koordineerimise kohta madalpinge elektrijaotussüsteemides. Elektrotehnika, 2022, 104(3): 1823-1835.
