1000 V alalisvoolu kombineerimiskarp 2 sisse 1 väljund MCB tüüp: põhifunktsioonid ja valikujuhend

Mis on 1000 V alalisvoolu kombainikarbi 2 in 1 väljund MCB tüüp?

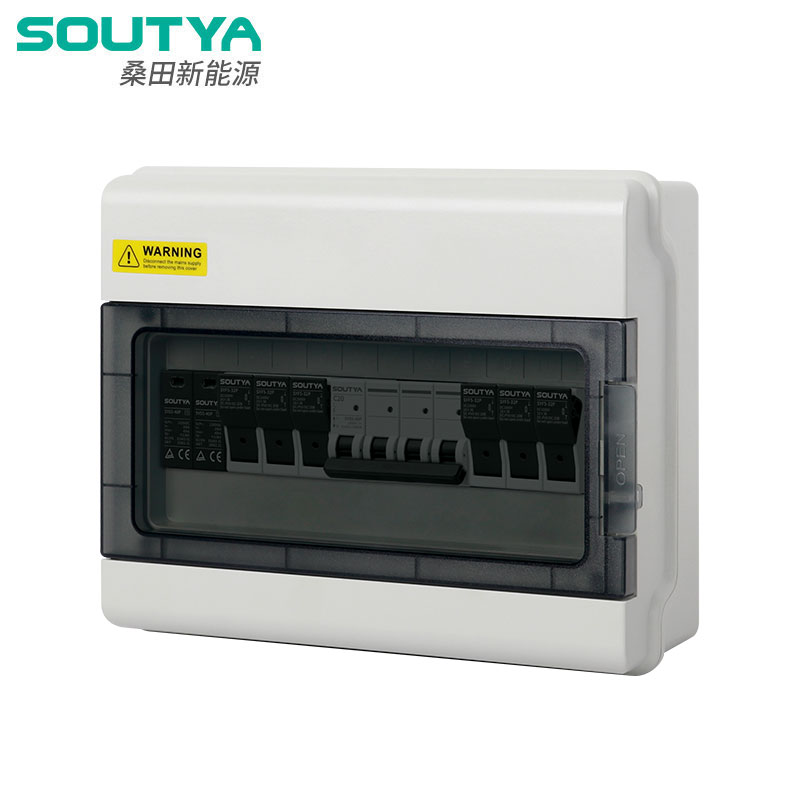

A 1000V DC kombainekaston elektriline korpus, mis ühendab mitu fotogalvaanilist stringi üheks väljundiks. Konfiguratsioon "2 In 1 Out" aktsepteerib kahte sisendstringi ja annab ühe kombineeritud väljundi. TheMCB tüüpviitab miniatuursete kaitselülitite kasutamisele ülevoolukaitseks igas sisendis. See seade on ette nähtud maksimaalseks süsteemipingeks 1000 V alalisvooluks, mistõttu sobib see kommerts- ja tööstuslike päikesepatareide jaoks. Soutyaele toode vastab sellele spetsifikatsioonile, pakkudes kompaktset lahendust väikeste massiivide jaoks.

VastavaltIEC 62548:2016(Fotogalvaanilised massiivid – konstruktsiooninõuded), peavad kombineerimiskarbid olema konstrueeritud nii, et need taluvad eeldatavat lühisvoolu ja tagavad hoolduseks isolatsiooni. 2-in-1-out MCB tüüp täidab need nõuded, integreerides kaks kaitselülitit ühte korpusesse. See disain vähendab juhtmestiku keerukust ja tagab, et iga string on eraldi kaitstud.

Miks valida päikeseprojektide jaoks konfiguratsioon 2-in-1-out?

2-in-1-out konfiguratsioon sobib ideaalselt väikesemahuliste fotogalvaaniliste süsteemide jaoks, kus on vaja ühendada ainult kaks stringi. Seda kasutatakse katusepaigaldistes, maapinnale paigaldatud massiivides, mille stringide arv on piiratud, või alamkombinaatorina suuremates süsteemides. Konsolideerides kaks stringi ühte väljundisse, vähendab see kombineerijakarp inverterisse jooksvate kaablite arvu, säästes materjali- ja paigalduskulusid.

, spetsiaalne MCB kaitsega kombineerimiskarp pakub tsentraliseeritud punkti lahtiühendamiseks ja ülevoolukaitseks. See on kooskõlas nõuetegaNEC artikkel 690(USA) jaIEC 60364-7-712(Euroopa) päikeseenergiasüsteemide jaoks. MCB tüüp pakub lähtestatavat kaitset, erinevalt kaitsmetest, mis vajavad pärast riket väljavahetamist.

Kuidas MCB tüüp parandab ohutust ja töökindlust?

TheMCB tüüp(Miniature Circuit Breaker) DC-kombinaatori karbis pakub usaldusväärset ülevoolu- ja lühisekaitset. Erinevalt vahelduvvoolu kaitselülititest on alalisvoolu kaitselülitid ette nähtud kustutama alalisvoolu kaare, mis püsib kauem nulli ületamise puudumise tõttu. Soutyaele kombainkast kasutab 1000 V alalisvooluga MCB-d, mida on testitudIEC 60947-2alalisvoolu lülitamise standardid.

Peamised ohutuse eelised hõlmavad järgmist:

• Kaare kustutamine:DC MCB-d kasutavad kaare kustutamiseks magnetilisi puhumis- või kaarrente.
• Soojuskaitse:Bimetallribad hoiavad ära pideva ülekoormuse.
• Käsitsi isoleerimine:Iga sisendit saab hoolduseks eraldi välja lülitada.

, on korpusel IP65-klass, et kaitsta tolmu ja vee sissepääsu eest, mis on välistingimustes kasutatavate päikesepatareide puhul ülioluline. 2-in-1-out disain minimeerib ka sisenemispunktide arvu, vähendades niiskuse sissepääsu ohtu.

Millised tegurid on kombaini valimisel olulised?

Valides a1000V DC kombainikarp 2 In 1 Out MCB tüüp, võtke arvesse järgmisi tehnilisi parameetreid ja valideerimiskriteeriume:

, kontrollige sertifikaate, nagu UL 1741 või TÜV Rhineland, mis näitavad vastavust ülemaailmsetele ohutusstandarditele. Projektide jaoks, mis nõuavadülepingekaitse, veenduge, et kombainikast sisaldab integreeritud SPD-d – Soutyaele pakub valikuid koos SPD-ga või ilma.

Esitatud küsimused

Järeldus

The1000V DC kombainikarp 2 In 1 Out MCB tüüpon praktiline lahendus väikesemahulistele päikesepatareidele, mis nõuavad usaldusväärset liigvoolukaitset ja nööride ühendamist. Valides rahvusvahelistele standarditele vastava toote, tagate ohutuse, vastupidavuse ja vastavuse kohalikele normidele.
