1500 V DC kombainikarp 12 In 1 Out

1500 V alalisvoolu kombainikarp 12 In 1 Out, tarnib Hiina tootja Zhejiang Soutya New Energy LLC on 1500 V alalisvoolu PV kombineerija majutatud IP66-klassi alumiiniumsulamist korpusesse, mis tagab suure vastupidavuse ja usaldusväärne väliteenus.

Selle sees on 12 alalisvoolu kaitsmehoidjat, 1 alalisvoolu MCCB, 2 alalispingekaitset seadmed, 1 voolumõõteseade, 1 positiivne/negatiivne siinisüsteem ja väljundklemmid, mis pakuvad integreeritud liigvoolu, isolatsiooni, liigpinget, maandus ja valikuline lekkekaitse suuremahuliste fotogalvaaniliste jaoks taimed.

Tehniline parameeter

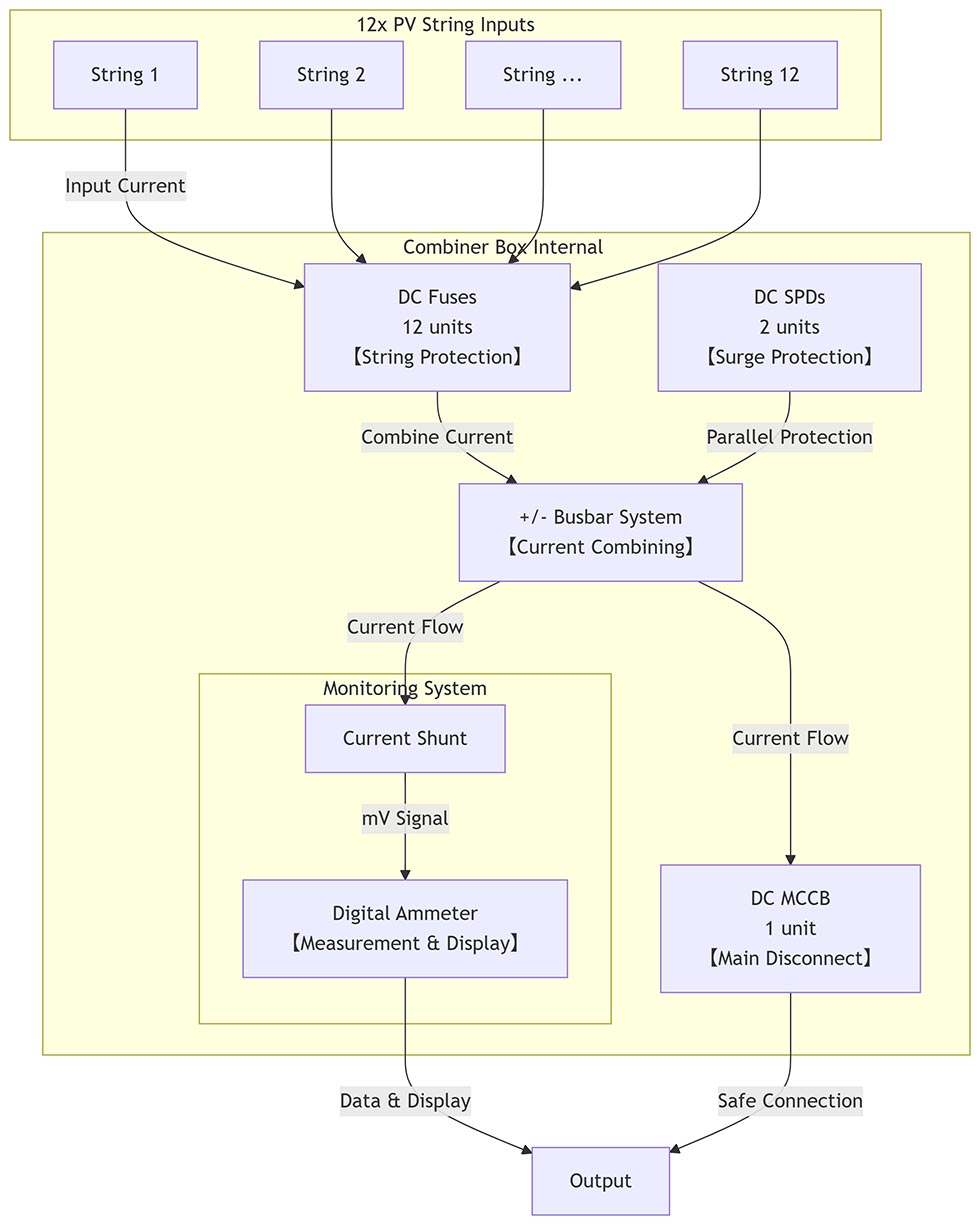

Ühendusskeem

Rakenduse stsenaariumid

1.Maapealsed elektrijaamad

Stringide ja keskinverterite vahele paigutatud kast konsolideerub kuni 12 sisendstringi, vähendab kaablite kodust läbikäimist ja edastab kaitstud, liigpingekaitsega ja MCCB-isoleeritud alalisvoolu väljund inverteri ruumi.

2. Suured kaubanduslikud ja tööstuslikud katusesüsteemid

Laiadel tehasekatustel kogub seade mitu stringi ühte rakmed, minimeerides katuse läbiviike ja pakkudes kohalikku isolatsiooni hooldus ilma kogu massiivi välja lülitamata.

3,1500 V DC agrovoltaic / fish-PV paigaldised

IP66 alumiiniumist korpus ja liigpingekaitse niiskuse, tolmu ja väljast genereeritud siirdeid, samas kui lähtestatav MCCB võimaldab turvalist lukustamist põllumajandustööde või puhastustsüklite ajal.

4.Kõrbed ja suure kiirgusega päikesepargid

Mõeldud temperatuurile –40 °C kuni +60 °C, kaitseb liiva- ja UV-kiirgust; a voolumõõtmisseade edastab andmed SCADA-sse reaalajas stringi tasemel rikke asukoht ulatuslikes kõrbemassiivides.

5. Eelnevalt valmistatud libisemis- või jälgimisalalisvoolujaoturid

Kompaktne 12-1-konstruktsioon on poltidega otse jälgimispuitide või libisemiste külge kinnitatud, Bom- ja tööjõukulude vähendamine, järgides samal ajal uusimaid IEC 60269-6 ja IEC 61439-2 nõuded 1500 V DC PV sõlmedele.
