Automaatselt sulguv miniatuurne kaitselüliti

Hiinas asuv automaatne taassulguv miniatuurne kaitselüliti tootja Zhejiang Soutya New Energy LLC. Sellel on miniatuurne vooluahel kaitselüliti kui pealüliti, mis on varustatud üliväikese intelligentsiga mikroprotsessoriga elektrioperaator. Sellel on ülepinge funktsioonid, alapinge, pingekadu ja viivitustoimingud, automaatsed taasühendamine pärast pinge taastumist. See vastab tehnilistele nõuetele hajutatud fotogalvaaniliste võrku ühendatud kaitselülitite spetsifikatsioonid: GB/T 10963.1, IEC/EN 60898-1 ja Q/GDW 1972.

Iseloomulik

Lühise kaitse
Üle-/ala-/pingekaitse
pärast pinge taastumist
10 kA nominaalne katkestusvõimsus
Automaatne sulgemisaeg: 7s-10s

Tehniline parameeter

Töökeskkond

Kõrgus:≤2000m;
Paigalduskategooria:Ⅱ、Ⅲ;
Paigaldusmeetod: sisseehitatud vertikaalne DIN-liistu kinnitus
Reostusaste:2.

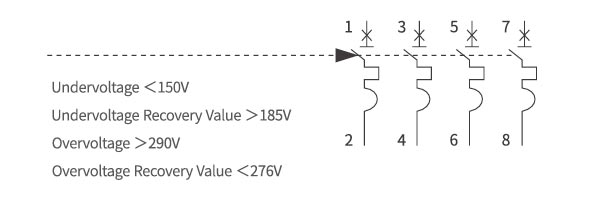

Ühendusskeem

Välimus ja paigaldusmõõtmed

Rakenduse stsenaariumid

1. Rooftop & C&I String PV süsteemid

400 V/230 V, ühefaasiline või kolmefaasiline elamute ja äripindade katus massiivid; paigaldatakse vahelduvvoolu harukarbi sisse, mis asetseb nööri vahel inverter ja kommunaalarvesti, et anda ülekoormus, lühis ja automaatne uuesti sulgemine pärast võrgu pinge taastumist.

2. Võrguühendusega inverteri vahelduvvoolu väljund

Inverteri originaalseadmete tootjad on tehases 5–15 kW standardse vahelduvvoolukaitsena paigaldanud ühefaasilised või 10-30 kW kolmefaasilised mudelid; 10 kA katkestusvõime katab jaotuskilbil näha olev suur võimalik rikkevool.

3. Jaotatud energia mõõteplaadid

Kasutatakse peamise eraldus-/MCB-seadmena PV-arvesti karbis, mida nõuab State-Grid / China Southern Power utiliitide standardid; alapinge reis <150 V ja ülepinge väljalülitus >290 V tagavad automaatse lahtiühendamise kui võrk triivib saartevastasest aknast väljapoole.

4. Auto-port & Agrivoltaic Strings

Väliskombaini sambad, kus käsitsi lähtestamine on ebamugav; 20 000 tsükkel mehaaniline eluiga ja -25 °C…+60 °C võimaldavad hooldusvaba, hooajalist operatsiooni.

5. Väikesed akupõhised salvestussüsteemid

vahelduvvooluga ühendatud liitiumioon- või LiFePO₄-uuendused; kaitselüliti avaneb akuinverteril ülevool ja sulgub uuesti, kui BMS annab signaali normaalsest pingest, kõrvaldades klientide kõned.

6. Tänavavalgustus ja elektriautode laadimise kioskid

Toidab 32 A/40 A valgustusharu või Level-2 laadijat samast PV-st vooluring; kompaktne 1P+N või 3P+N 54 mm/90 mm jalajälg säästab väärtuslikku korpust ruumi.

7. Farm & Telecom Shelter Distribution

Pakub alapingekaitset mootorajamiga pumpadele või telekommunikatsioonile alaldid, mis peavad välja lülituma, kui maapiirkondade nõrk võrk kokku variseb taaskäivitub automaatselt, kui liin taastub >185 V.

8. Kaasaskantavad PV-sõidukid ja rendiseadmed

Festivalide või ehitusplatside kiirhäälestusgeneraatorid; plug-and-play taassulgemine väldib käsitsi sekkumist iga kord, kui võre või genset luksumine.
